SANlight Sada driveru STIXX 3/6, 240W (AI5102)

Detailní popis produktu

Ve zkratce

• Maximální výstupní výkon 240 W.
• Napájí tři svítidla STIXX 3-80 (210 W) nebo jedno STIXX 6-150 (141 W).
• Určeno vždy jen pro jednu řadu: STIXX 3-80, nebo STIXX 6-150.
• Rozměry 281 x 90 x 41,5 mm, hmotnost 1,9 kg.

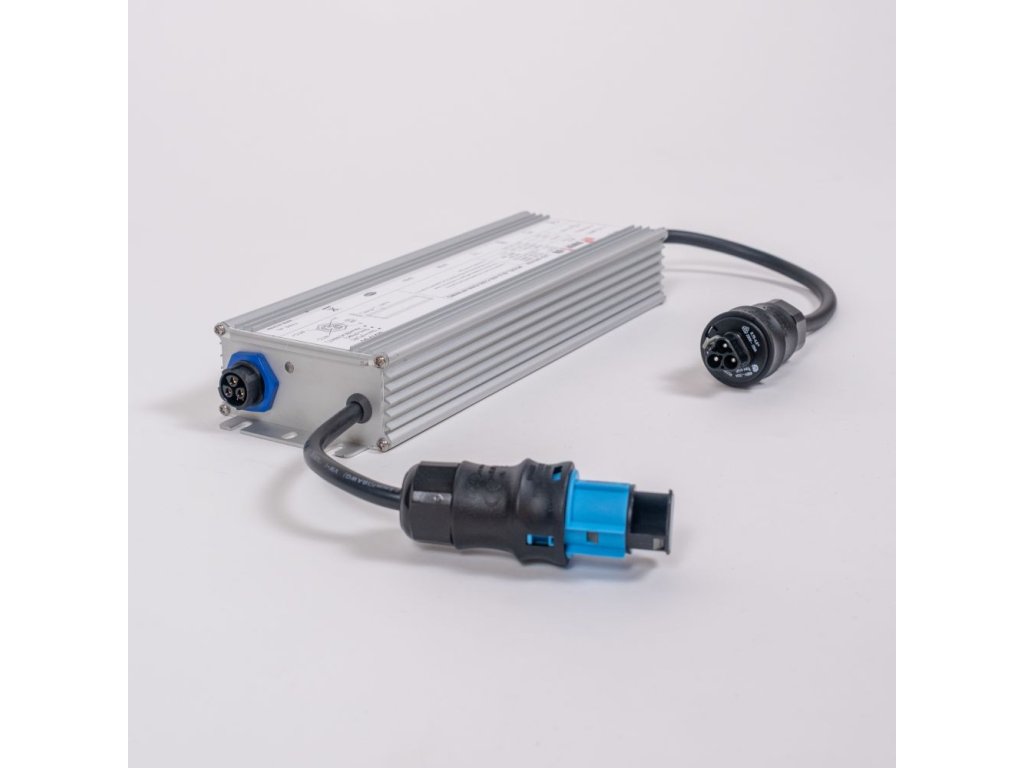

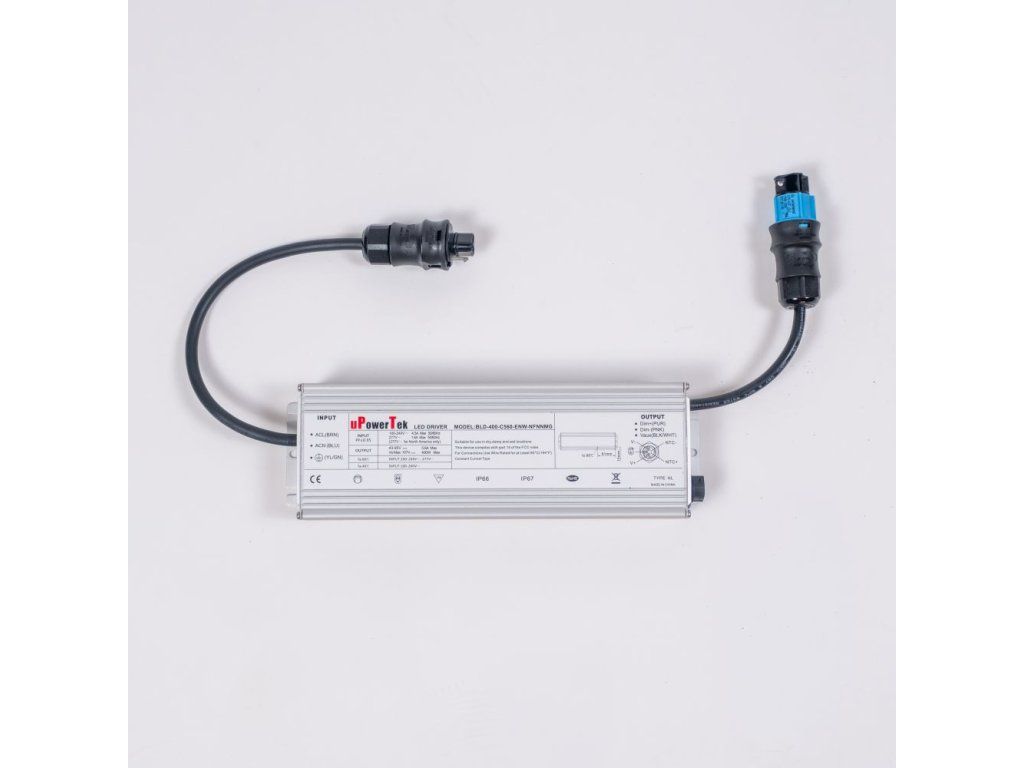

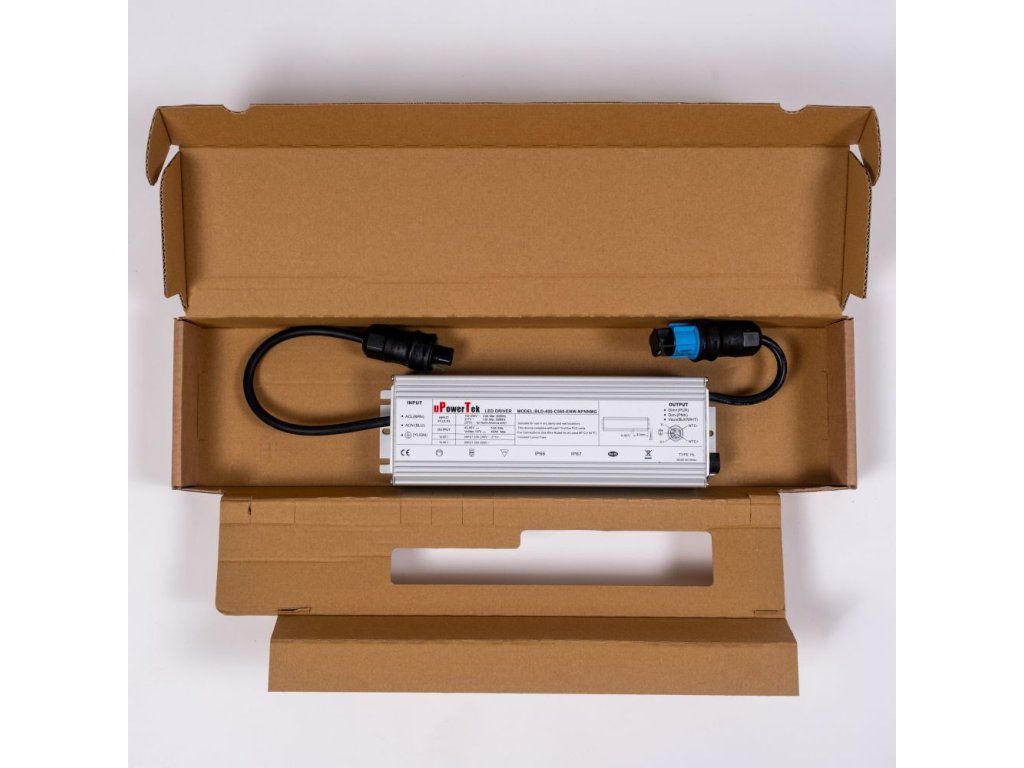

Smart Driver slouží k napájení svítidel řady STIXX. Dodává se samostatně, bez svítidel a kabelů; pro připojení k síti je nutné dokoupit napájecí kabel.

Montáž a provoz

1. Zapojit pouze svítidla STIXX 3-80, nebo pouze STIXX 6-150. Řady nekombinovat.
2. Napájecí kabel k elektrické síti i propojovací kabely se vybírají samostatně. K dispozici je kabel SANlight pro Q-Series Gen2 s přímým konektorem a úhlový kabel SANlight pro EVO/Q-Series.
3. Každý nevyužitý DC port uzavřít terminační záslepkou SANlight (AI5010). Je povinná; bez ní hrozí poškození systému.
4. Stmívání připojit k modrému konektoru driveru: M-Dimmer, Bluetooth Dimmer nebo signál 0-10V. Svítidla se stmívají společně.
5. Konektor M19 na svítidle má krytí IP68. Síťovou zástrčku driveru udržovat v suchu.
6. Při použití více driverů dodržet odstup nejméně 10 mm. Drivery nestavět na sebe.

Technické údaje

Kompatibilní jsou také podstropní verze Undercanopy STIXX 3-80 a STIXX 6-150. Pro propojení více svítidel slouží prodlužovací kabely a rozbočovače M19 (5 PIN) z příslušenství STIXX. Driver není určen pro řady STIXX 2-60, 4-100, 5-120 ani STIXX 50; nekompatibilní jsou také svítidla EVO a FLEX II.
